Силовые масляные трансформаторы ТМВА для питания анодных установок в Владикавказе

Общая информация

Трансформатор ТМВА с принудительным водяным охлаждением, предназначен для питания анодных установок при гальваническом покрытии, сочетает в себе масляное охлаждение и принудительное водяное охлаждение, что позволяет эффективно отводить тепло от трансформатора. Он специально разработан для обеспечения стабильного и безопасного питания анодных установок в гальванической промышленности.

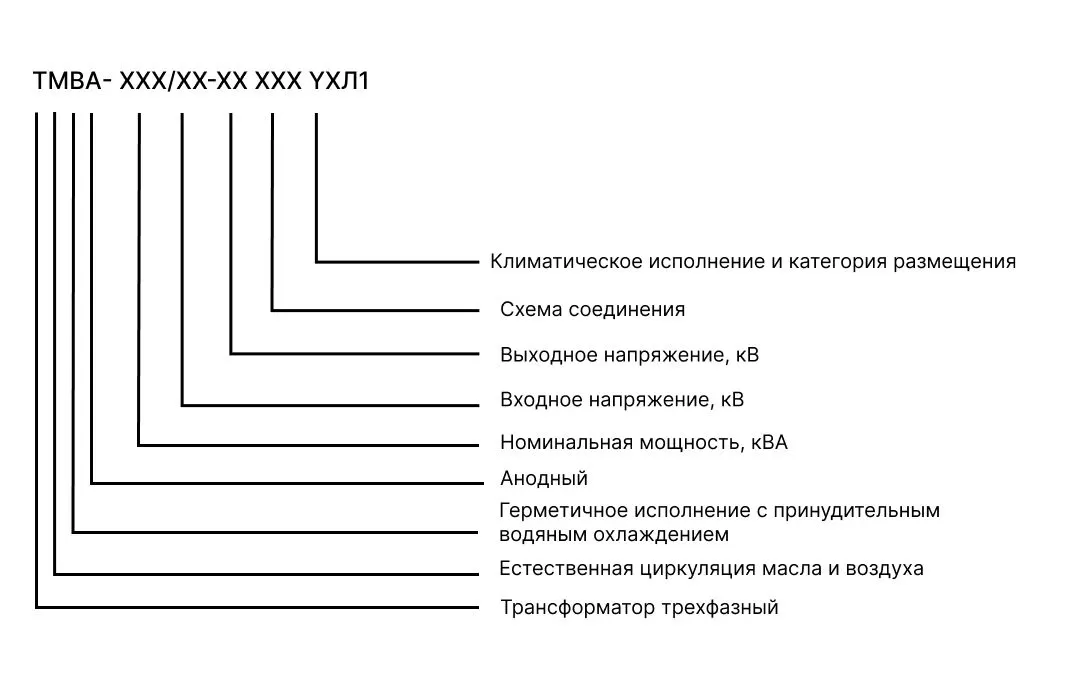

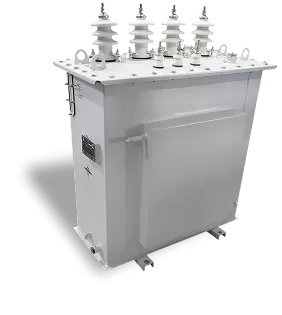

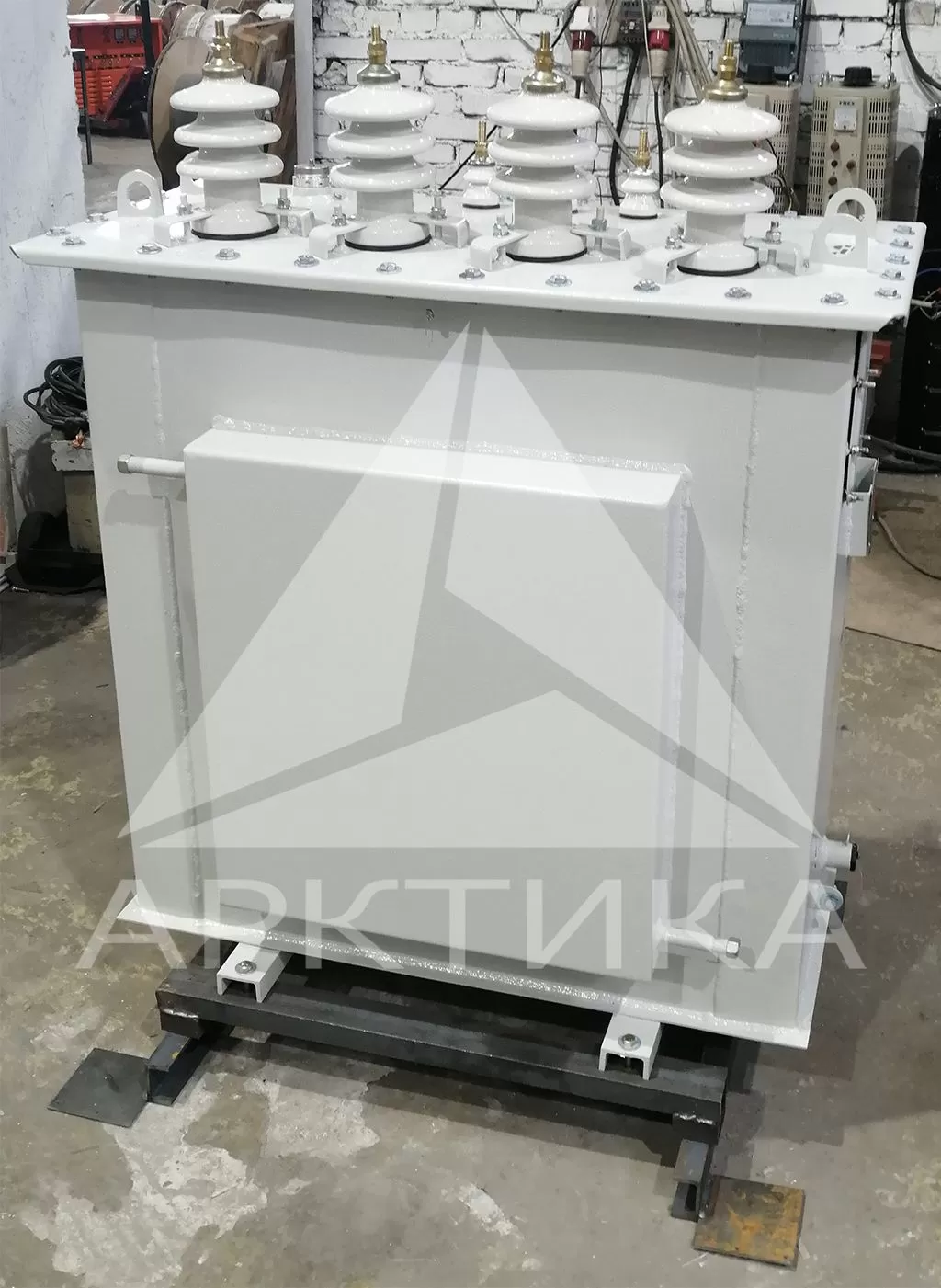

ТМВА - 100,0

Конструкция, устройство:

• бака с водяными карманами

• крышки бака;

• активной части.

• радиатора водяного охлаждения

Бак имеет прямоугольную форму, с двух сторон приварены емкости для водяного охлаждения. Бак имеет пробку для взятия пробы и слива масла и пластину для заземления. Учитывая, что данный тип трансформаторов используется в цехах с агрессивной средой, в условиях воздействия химических реактивов - поверхность бака обработана антикоррозийным покрытием, прогрунтована и полимерным покрытием. Все уплотнения бака изготовлены из маслостойкой резины.

Стенки баков изготовлены из стального листа толщиной от 2 до 6 мм (в зависимости от мощности) с ребрами жесткости, тем самым обеспечивается высокая устойчивость конструкции к деформациям при транспортировке и надежная работа трансформаторов. Толщина крышки бака составляет от 4 до 8 мм (в зависимости от мощности. Внутренний объем бака не связан с внешней средой. В верхней части бака предусмотрен компенсационный промежуток, для того, чтобы исключить повышение давления внутри бака выше допустимого при нагреве. Как и другие типы масляных трансформаторов, трансформаторы ТМВА снабжены уровневым маслоуказателем на боковой стенке бака.

Учитывая, что данный тип трансформаторов работает 100% времени под 100% нагрузкой, конструкцией предусмотрено значительное снижение плотности тока в обмотках ВН и НН для уменьшения температуры нагрева проводника.

Для более плавного и «щадящего» пуска трансформатора увеличено напряжение короткого замыкания, по сравнению с другими силовыми трансформаторами

Трансформаторное масло. Качество трансформаторного масла– один из важнейших критериев корректной работы трансформатора. Мы используем трансформаторное масло мировых производителей, качество которых подтверждено соответствующими сертификатами. Помимо этого, весь объем входящего масла проходит обязательный контроль в нашей лаборатории (проверяются пробивное напряжение, отсутствие влаги, газов и.т.д.)

Внутренние стенки радиатора водяного охлаждения обрабатываются антикоррозионным покрытием.

Крышка имеет прямоугольную форму. На крышке трансформаторов располагаются:

• вводы высокого и низкого напряжения;

• устройства (петли) для подъёма активной части;

• клапан сброса избыточного давления.

Активная часть трансформаторов скреплена с крышкой трансформатора. Активная часть состоит из магнитопроводов, обмоток, ярмовых стяжных балок, отводов высокого и низкого напряжения

Магнитопровод собран по технологии StepLap, из пластин анизотропной электротехнической стали. Применение данного типа стали и технологии сборки позволяет значительно снизить потери холостого хода трансформатора и обеспечить минимальные токи холостого хода. Обмотки многослойные цилиндрические выполнены из провода прямоугольного сечения с бумажной изоляцией. Межслоевая изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки выполнены из конструкционных сталей. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН – из прямоугольной алюминиевой шины.

Характеристики:

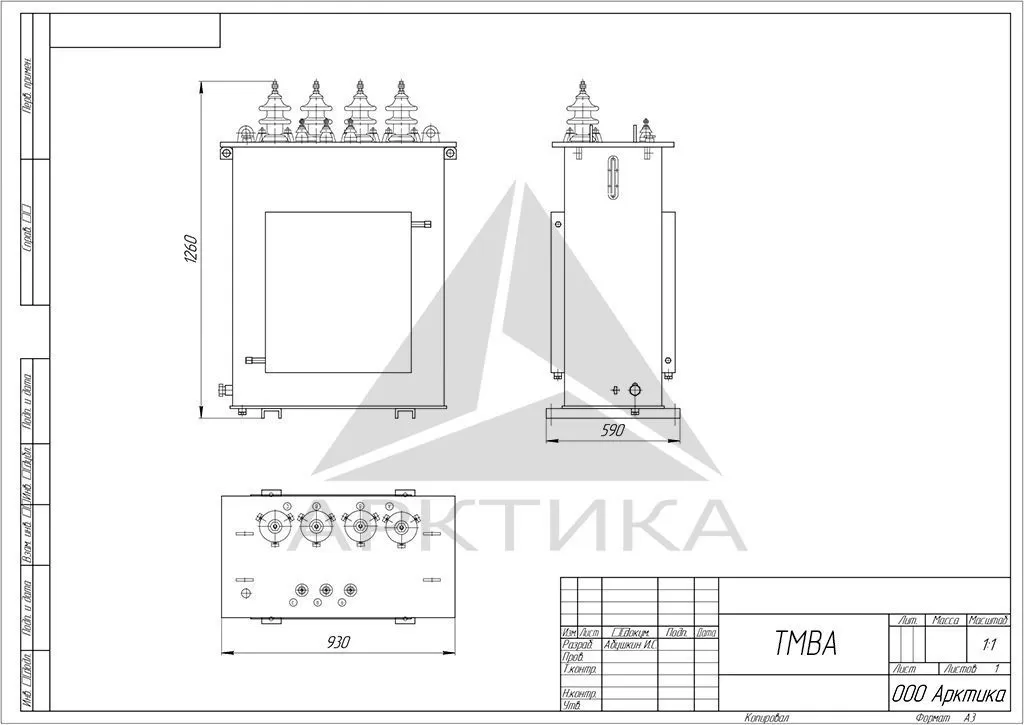

Общий чертеж:

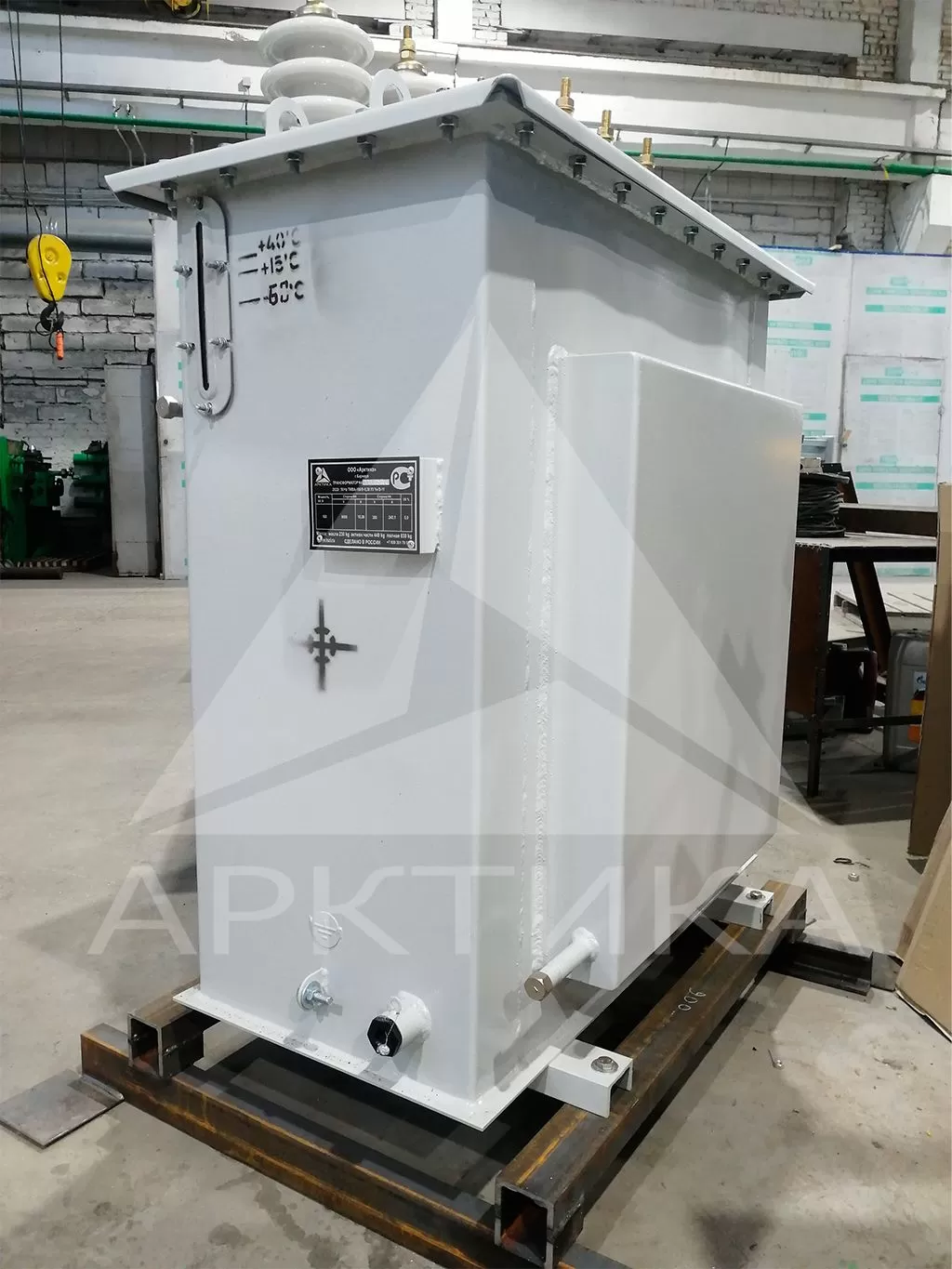

ТМВА - 250,0

Условия эксплуатации:

• ТМГ не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.

• Высота над уровнем моря: не более 1000 м.

• Номинальная частота: 50 Гц.

• Календарный срок службы — не менее 25 лет.

Преимущества трансформаторов завода «Арктика»:

• Учитывая, что данный тип трансформаторов используется в цехах с агрессивной средой, в условиях воздействия химических реактивов - поверхность бака обработана антикоррозийным покрытием, про грунтована и полимерным покрытием.

• Все уплотнения бака изготовлены из маслостойкой резины.

• Высокая устойчивость конструкции к деформациям при транспортировке

• В конструкции предусмотрено значительное снижение плотности тока в обмотках ВН и НН для уменьшения температуры нагрева проводника, т.к. режим работы трансформатора подразумевает постоянную 100% нагрузку.

• Для более плавного и «щадящего» пуска трансформатора увеличено напряжение короткого замыкания, по сравнению с другими силовыми трансформаторами

• Мы используем трансформаторное масло мировых производителей, качество которых подтверждено соответствующими сертификатами и весь объем входящего масла проходит обязательный контроль в нашей лаборатории.

• Внутренние стенки радиатора водяного охлаждения обрабатываются антикоррозионным покрытием.

• Магнитопровод собран по технологии StepLap, из пластин анизотропной электротехнической стали. Применение данного типа стали и технологии сборки позволяет значительно снизить потери холостого хода трансформатора и обеспечить минимальные токи холостого хода.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
