Комплектные распределительные устройства КРУ в Владикавказе

Назначение

КРУ – это комплектное распределительное устройство, представляющее собой шкафы в сочетании с соединительными элементами или токопроводами, которые также являются блоками и шкафами.

Устройство КРУ целиком способствует распределению электроэнергии, осуществлению работы в сетях трехфазного переменного тока с заземленной/изолированной нейтралью. КРУ на сегодняшний день являются самой распространенной формой исполнения РУ.

Комплектные распределительные устройства монтируются укрупненными элементами в местах установки.

Комплектное распределительное устройство используется:

• в нефтяной, газовой, угольной и металлургической промышленности;
• в энергетике;
• в распределительных сетях энергокомплекса;
• в сельском хозяйстве;
• для нужд промышленных предприятий;
• для городских и муниципальных сетей;
• в системе собственных нужд электростанций, в том числе АЭС;
• для энергоснабжения железных дорог.

Конструктивные особенности

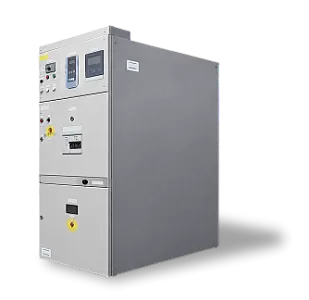

Шкаф (ячейка) КРУ представляет собой 4 основных отсека: 1 низковольтный (релейный шкаф) и 3 высоковольтных. Высоковольтные отсеки – это отсек выключателя, отсек сборных шин и кабельный отсек (ввода или линии).

В релейном отсеке расположены рубильники, устройства РЗиА и переключатели. Снаружи, на дверях отсека, находятся устройства измерения и учета электроэнергии, светосигнальная аппаратура и элементы управления шкафом.

В отсеке выключателя, на выдвижном элементе или выкатном устройстве, расположены разъединительные контакты, силовой выключатель, предохранители и ТН.

Отсек сборных шин включает в себя соединяющие шкафы секций РУ и силовые шины.

Отсек ввода состоит из кабельной разделки, ОПН, измерительных трансформаторов тока, трансформаторов напряжения.

Преимущества

• удобный доступ к трансформаторам тока (10 кВ);
• легко доступный трансформатор напряжения на вводе;
• быстрота и удобство при расширении и реконструкции;
• сниженные объемы строительно-монтажных работ и сокращенные сроки их выполнения;
• высокая надежность, качество и безопасность обслуживания. Сокращение эксплуатационных расходов;
• экономия на трудозатратах;
• сниженные объемы и сроки проектирования.

Условия эксплуатации

Контроль качества

Распределительные устройства, выпускаемые - заводом «Арктика» сертифицированы, соответствуют

Госстандартам РФ и проходят обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• технический осмотр контактных соединений;
• контроль качества сварных швов;
• проверка длины пути утечки внешней изоляции выводов шкафов КРУ;
• испытания электрической прочности изоляции вспомогательных цепей;
• испытания электрической прочности изоляции главных цепей, сопротивления изоляции главных цепей;
• измерение электрического сопротивления контактных соединений постоянному току.
